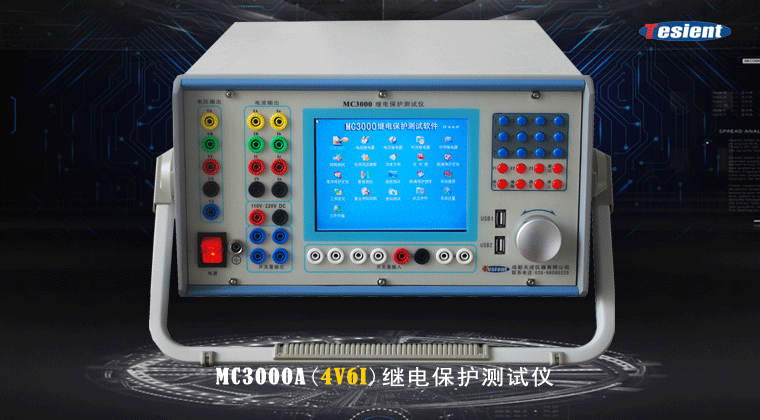

MC3000A儀器配置：4路電壓源+6路電流源；8路開入，4路開出；內置6.5寸顯示屏。

| 產品特點:

1．精度高：讀數0.1% 或量程 0.02% ；

2．插件式結構，便于維護；

3．發熱小：由于功耗低，所以儀器長時間輸出發熱低；

4．冗余備份：兩組電流源完全獨立，互為備份；

5．獨有的測試方案功能；

6．6路電流源實現變壓器兩側差動試驗。

7．重量輕。

| 技術參數:

一、交流電流源

 A.通道數：6路

B.幅值（RMS）：6×（0～30A）/相，或者3×（0～60A）/相

C.分辨率：1.0mA

D.精度：≤0.1%(0.5A-30A)

E.頻率：靜態0～1000Hz

             動態0～3000Hz

             分辨率：0.001Hz

             精度：≤0.001Hz

F.諧波畸變率：≤0.2%(0.5A-30A)

G.響應速度：≤50uS

H.帶載能力：

  I.輸出時間:

二、交流電壓源

A.通道數：4路

B.幅值（RMS）：4×125V/相

C.分辨率:4mV

D.精度：≤0.1%(5V-125V)

E.頻率：靜態0～1000Hz

             動態0～3000Hz

             分辨率：0.001Hz

             精度：≤0.001Hz

F.諧波畸變率：≤0.2%(2V-125V)

G.響應速度：≤80uS

H.帶載能力：

  I.輸出時間：

三、交流電流電壓源同步時間：≤10uS

四、交流電流電壓源相位控制：

  A.變化范圍：-360°～+360°

  B.分辨率：0.05°

  C.精度：≤0.2°

  D.合閘角控制范圍：0°～+360°

  E.合閘角分辨率：0.05°

  F.合閘角精度：≤0.2°

五、直流電流源

  A.通道數：6路

  B.幅值：6×20A/相

  C.分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA

  D.精度：0.01A～30A：≤0.1%

  E.文波系數：≤0.5%

  F.帶載能力：

  G.輸出時間:

六、直流電壓源

  A.通道數：4路+1路獨立直流電源

  B.幅值：4×176V/相

  C.分辨率：5mV

  D.精度：≤0.5%

  E.文波系數：≤0.5%

  F.帶載能力：

  G.輸出時間：

7.開入開出

  A.開入

  數量：8對

  輸入特性：自動識別空接點和帶電位，10～250Vdc

  分辨率：50uS

  最大測量范圍：0.00001～999,999.999S

  時間精度：≤0.1%

B.開出

  A.數量：4對

  B.類型：空接點

  C.交直流開斷能力：0.5A，250V

8.功能

  A.測試方案；

  B.任意測試、4V+6I任意測試；

  C.常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）；

  D.線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化

  量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）；

  E.變壓器保護（比率制動、6電流比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

  F.發電機保護（差動、失磁、勵磁）

  G.自動裝置（同期、備自投、8電壓快切）

  H.暫態回放

  I.狀態序列

9.其它

  A.供電電壓范圍：110～265Vac/110V～220Vdc；

  B.供電電壓頻率：45～65Hz

  C.使用溫度：-5～+50℃

  D.重量：15Kg

  E.尺寸：365×200×450mm

  F.接口：網口/串口（用于聯機）；USB（用于升級報告）
