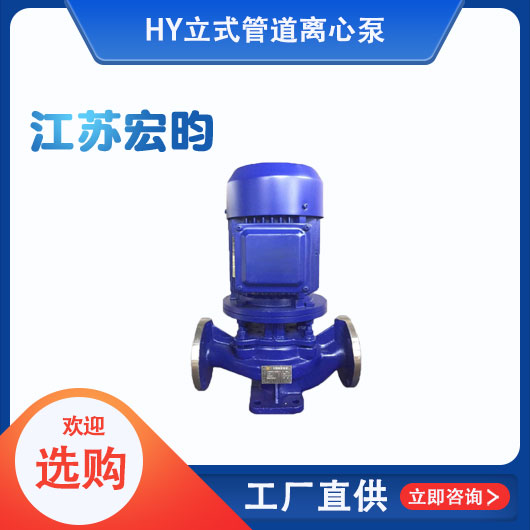

立式管道離心泵
ISG系列單級單吸立式管道離心泵為直聯式管道泵結構,葉輪安裝于電機加長軸上,具有運行平穩
結構簡單、維護檢修簡便、 安裝方便及占地面積省(與普通臥式泵比占地面積節省30%以上)等特點。
可輸送介質溫度不超過105°C的清水或物理化學特性類似于清水的其他液體。
產品特點:
●高效節能:采用CFD計算流體動力學,分析計算出泵內壓力分布和速度分布關系、優化泵的流
道設計,確保泵有高效的水力形線,提高了泵的效率(公眾號:泵管家)。
●安裝、維修方便:立式管道式結構,泵的進出口能象閥門-樣安裝在管路的任何位置及任何方
向,安裝維修比較方便。
●運行平穩,安全可靠:電機軸和水泵軸為同軸直聯、同心度高,運行平穩,安全可靠。
●不銹鋼軸套:軸的機封位置是相對易被銹蝕之處,直聯式泵軸一-旦被銹蝕 ,易造成機械密封失
效。ISG泵采用鑲配不銹鋼軸套,避免銹蝕發生 ,提高了軸壽命,降低了運行維護成本。
●軸承:泵所配電機中，Y ( Y2 ) 280以下軸伸端軸承(包括Y180以下風葉端軸承)采用封閉
式軸承,正常使用時,免電機軸承的維護保養。
●機封:機械密封基件一般選用橡膠波紋管結構 ,將傳統機械密封中軸上密封由O形圈的線密封
改為橡膠件的兩道面密封,在清水介質時提高了密封效果。
工作條件:
●流量:2~1400m3/h
●揚程:5~130m
.系統可以承受的工作壓力:≤1.6MPa
●工作溫度:普通型( DFG)-15°C~+ 80°C
熱水型( DFRG) +80°C~ +105°C
●配套電機:絕緣等級: B級或F級
●防護等級: IP44或IP54
●環境溫度:≤+40°C
●電機類型: Y或Y2
